ССМ-ССВз-01-070 2Ex АВН светильник взрывозащищённый

Подробнее о ССМ-ССВз-01-070 2Ex АВН светильник взрывозащищённый

 Светильник разработан для внутреннего освещения взрывоопасных и пожароопасных зон:

  • освещение производственных помещений и наружных установок во взрывоопасных газовых средах класса 2 (уровень взрывозащиты оборудования Gb — уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с уровнем взрывозащиты «высокий»)
  • прибор рекомендован для использования на заправочных станциях, в шахтах, складах хранения взрывчатых веществ, на предприятиях химической, нефтеперерабатывающей, лакокрасочной промышленности.
13 941 рублей
Экономия: 50%
Описание Конструкция Тех. характеристики

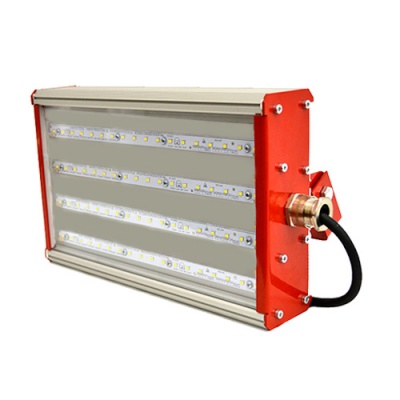

Светильник взрывозащищённый ССМ-ССВз-01-070 2Ex

Описание

Светильник взрывозащищённый ССМ-ССВз-01-070 Орион 70 2Ex АВН  разработан для внутреннего освещения взрывоопасных и пожароопасных зон:

  • освещение производственных помещений и наружных установок во взрывоопасных газовых средах класса 2 (уровень взрывозащиты оборудования Gb — уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с уровнем взрывозащиты «высокий»)
  • прибор рекомендован для использования на заправочных станциях, в шахтах, складах хранения взрывчатых веществ, на предприятиях химической, нефтеперерабатывающей, лакокрасочной промышленности.

Светильники серии Орион 2Ex представляют собой премиум вариант с электронными комплектующими высокого класса.

Светодиодный модуль

Светодиодный модуль включает в себя определённое количество led диодов, которые распределены по линейной площади.

Монтаж данных матриц происходит при помощи металлических заклёпок. Они выполняют функцию передачи излишнего тепла и жестко фиксируют электронные компоненты на корпусе светильника.
Светодиоды загружаются оптимальными токами, что увеличивает показатель энергоэффективности осветительного прибора и срок его службы.

Светильник Орион 70 2Ex

Корпус

Корпус изготовлен из алюминиевого сплава полученного методом экструзии с защитным анодным покрытием, произведённого на территории России. Цвет по умолчанию серый, иные цвета являются заказной позицией. Он имеет необходимую площадь за счёт которой происходит равномерное распределение тепла от светодиодной матрицы на корпус светильника тем самым увеличивая срок его службы. Конструкция имеет боковые (торцевые) металлические крышки для удержания и замены защитного рассеивателя.

Взрывозащищённое исполнение

Светильники относятся к взрывозащищенному электрооборудованию группы I, II и III по ГОСТ Р МЭК 60079.0-2011 и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты по ГОСТ Р МЭК 60079.0-2011 2Ех nA nC IIC T5 Gc X и 2Ex nR IIC T6 Gc X.

Светильники относятся к взрывозащищенному электрооборудованию группы IIС по ГОСТ 31610.0 и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Светильник 2Ех nA nC IIC T5 Gc X

Драйвер

Драйвер — он же источник питания led диодов установлен во внутренней части корпуса.
Все драйверы светодиодов имеют ряд встроенных защит от короткого замыкания, перегрева и перенапряжения. Данные параметры защищают светильник в процессе эксплуатации.

Рассеиватель

Рассеиватель изготовлен из УФ стабилизированного светотехнического ударостойкого поликарбоната толщиной не менее 4 мм с текстурами: прозрачный. Достоинством современных полимерных материалов является высокая технологичность в сравнении со стеклом. Призматические преломлятели обеспечивают большие КПД светильников.

Взрывозащищённый прибор 2Ex nR IIC T6 Gc X

Отражатель

Отражатель в данной конструкции светильника не требуется, так как светодиоды имеют класс светораспределения «П».

Крепление

Крепление светильника имеет универсальные варианты:

  • накладной вариант на потолок и стену при помощи поворотных кронштейнов.
  • подвесной вариант при помощи рым-болтов.

Светильник взрывозащищённый ССМ-ССВз-01-070 2Ex


Характеристики


Светотехнические

Электрические

Световой поток светодиодного модуля (платы):
Потребляемая мощность:
70 Вт.
Световой поток светильника (осветительного прибора):
7700 Лм

(5000К)

Диапазон напряжения:
176 — 264 В, 50-60 Гц
Световая отдача светодиодов:
Рабочая сеть:
220-240 В
Световая отдача светильника:
110 Лм/Вт (5000К)
Устойчивость к пробитию:
Светодиоды:
уточняйте у нашего менеджера
Тип питания:
AC
Кривая Силы Света:
Д (Косинусная)
Защита от:
— перегрева
— превышения входного напряжения
— короткого замыкания
Да
Цветовая температура:
5000К
Класс защиты от поражения электрическим током (по ГОСТ Р МЭК 60598-1-2011)
1
Цвет излучения:
Холодный, Теплый, Дневной, Белый, нейтральный
Коэффициент мощности:
0,85
Индекс цветопередачи Ra:
не менее 80
КПД:
>0.96


Компенсация реактивной мощности/PFC:

Эксплуатационные

Конструктивные

Диапазон рабочих температур эксплуатации светильника:
-50 до +50°С
Габаритные размеры:
300x194x72 мм
Рабочая температура эксплуатации источника питания:
-25…+50 °C
Масса:

Степень защиты от пыли и влаги (по ГОСТ Р МЭК 60598-1-2011):
IP65 — по умолчанию
IP67 — по требованию заказчика
Тип крепления:
универсальный:
— подвесной
— настенный
Климатическое исполнение (по ГОСТ 15150-69)
УХЛ2
Сечение провода для подключения:
3х0.75 мм
Класс взрывозащиты:
2Ех nA nC IIC T5 Gc X, 2Ex nR IIC T6 Gc X


Допустимый уровень влажности драйвера:
5-85 %


Срок службы светильника, не менее
12 лет


Срок службы светодиодов:
50 000 — 100 000 часов


Гарантийный срок:
5 лет
