СПК ССИ Сенсорный контроллер системы сумеречной индикации высотных объектов.

Подробнее о СПК ССИ Сенсорный контроллер системы сумеречной индикации высотных объектов.

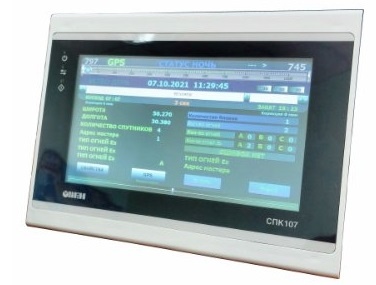

СПК ССИ: Сенсорный контроллер системы сумеречной индикации высотных объектов. ТУ 27.12.31-003-28320930-2018.



0 рублей
Экономия: 50%
Описание Конструкция Тех. характеристики

Общие сведения:


Программируемый контролер СПК ССИ предназначен для отображения, мониторинга и управления ходом технологических процессов. СПК ССИ имеет один порт Ethernet и пять последовательных интерфейсов для взаимодействия с дополнительными устройствами, расширяющими его функциональность, например, модулями ввода-вывода. Сенсорный экран используется для отображения хода выполнения технологических процессов в системе световой сумеречной индикации высотных объектов и редактирования значения параметров, отвечающих за функционирование системы.
Условия эксплуатации:

Прибор следует эксплуатировать в следующих условиях:
·         закрытые взрывобезопасные помещения без агрессивных паров и газов;
·         температура окружающего воздуха в диапазоне от 0 до +60 °С;
·         относительная влажность воздуха от 10 до 90% без конденсации влаги;
·         атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Системные характеристики
Центральный процессор
TI Sitara 600 Mhz ARM Cortex™ A8 Core
Частота
600 Мгц
Объём ПЗУ
4 Гб (eMMC)
Объём ОЗУ
512 Мб (DDR3)
Объём Retain-памяти
64 Кб (MRAM)
Минимальное время выполнения одного цикла программы
10 мс
Часы реального времени
Есть
Звук
Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип
TFT LCD
Тип подсветки
LED (светодиодная подсветка)
Количество отображаемых цветов
16,7 млн
Диагональ
7,0 дюйма
Разрешение
800 * 480 пикселей
Размер пикселя (ширина * высота)
0,1926 * 0,1790 мм
Рабочая зона дисплея (ширина * высота)
1543,08 * 85,92 мм
Яркость
300 кд/м²
Контрастность
500:1
Угол обзора слева/справа/сверху/снизу
80/80/60/80°
Время наработки на отказ подсветки, не менее
50000 часов при t=25 °С
Интерфейсы
COM-порты
3 * RS-485; 2 * RS-232; тип разъёма DB9M; гальваническая изоляция отсутствует; сигналы RS-232 – RxTxGND; сигналы RS-485 – AB; все интерфейсы являются независимыми; поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave); возможность реализации нестандартных протоколов.
Ethernet
1 * Ethernet 10/100 Мбит/с (RJ45) – для подключения устройств, для загрузки проектов, для web-визуализации; поддерживаемые протоколы: Modbus TCP (Master/Slave) и возможность реализации нестандартных протоколов.
USB Device
1 * USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device. Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
USB Host
1 * USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов).
Питание
(питание приборов от распределённой сети 24В недопустимо. Рекомендуется использовать локальный источник питания).
Тип питающего напряжения
Постоянное
Диапазон питающего напряжения
От 12 до 28 В (номинальное значение – 24 В)
Максимальный потребляемый ток в моменте запуска, не более
14 А в течение 200 мкс
Максимальная потребляемая мощность в установившемся режиме, не более
10 Вт. Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт.
Программирование
Версия ОС
Linux 4.9.59-rt23
Среда программирования
CODESYS V3.5 SP11 Patch 5
Корпус
Конструктивное исполнение
Для щитового крепления
Габаритные размеры
204 * 149 * 37 мм
Установочные размеры
191 * 137 * 33 мм
Степень защиты корпуса со стороны лицевой панели
IP65
Степень защиты корпуса со стороны задней панели
IP20
Общие характеристики
Масса брутто, не более
1,2 кг
Средний срок службы, не менее
12 лет
Средняя наработка на отказ, не более
50 000 ч
