Контроллер телематический «БУО-2»
Контроллер предназначен для автоматического управления освещением, считывания данных с датчиков уровня освещенности , показаний с узла учета электроэнергии и других датчиков, установленных в шкафу управления и передачу и
х по каналам GPRS на сервер диспетчерского центра.
Контроллер обеспечивает:
- - автоматическое и ручное управление освещением с помощью управляющей программы ;
- - запись и хранение расписаний управления освещением в энергонезависимой памяти контроллера, в случае отсутствия канала передачи данных;
- -контроль состояния по дискретным входам и передача данных об изменениях и текущем состоянии входов в диспетчерский центр;
- - ступенчатый контроль уровень яркости по проводному каналу;
- - контроль уровня входного напряжения на 4-x аналоговых входах;
- -управление исполнительным механизмом с помощью 4-х дискретных выходов;
- -обмен данными с внешними устройствами по шине данных RS-485 (узел учета электроэнергии);
- -обмен данными с внешними устройствами по шине данных RS-232
(беспроводные устройства связи со светильниками по стандарту Zigbee);
- - осуществление двустороннего голосового обмена в режиме громкой связи с оператором диспетчерского центра;
- - передачу данных по каналам GSM/GPRS в диспетчерский центр;
- - индикацию работы GSM терминала;
- - индикацию работы ГЛОНАСС/GPS терминала;
- -индикацию передачи данных;
- - габаритные размеры 180x180x65 мм
Эффект от внедрения системы
Экономический эффект от внедрения системы АСУНО «ФОТОН» достигается за счет внедрения новых и оптимизации основных процессов:
1.Автоматизация и централизация управления освещением .
Полноценный контроль за состоянием освещения в режиме реального времени. Автоматическое включение и выключение светильников согласно заданному заранее расписанию. Возможность управление всем освещением из одного места.
2. Снижение потребления электроэнергии, за счет четкого соответствия графику включений и выключения светильников, диммирования светильников в ночное время и исключения человеческого фактора в управлении освещением (не остается включенных в светлое время светильников).
3. Эффективное управление. Отчетность.
Благодаря WEB- технологии возможно мобильное управление освещением в случае необходимости. Это удобно в обслуживании сетей освещения и проверке освещения и в общей эксплуатации системы.
Система позволяет выводить отчетность по потреблению электроэнергии сетей освещения.
Повышение качества обслуживания. Оперативность сервисного обслуживания за счет простой встроенной системы диагностики неисправностей светильников.
Исключение несанкционированного вмешательства. Постоянный контроль за контактными датчиками и функция SMS-оповещения позволяют в любое время поддерживать контроль над шкафами управления. Возможность управления исполнительными устройствам, такие как сирена и прочими позволяет сделать систему активной безопасности, если это необходимо.
Возможности системы
В основе системы заложена Web-технология, позволяющая организовать рабочее место диспетчера или пользователя на любом компьютере с любой операционной системой с помощью обычного Интернет-браузера. Система предоставляет возможность работы с картой местности OpenStreetMap, охватывающими всю территорию России, Белоруссии и Казахстана., на которую выводятся все шкафы управления, принадлежащие пользователю. При отсутствии необходимых Вам участков на карте в требуемом масштабе, существует возможность добавить растровые изображения местности.
Простой и интуитивный графический интерфейс доступный через Web-доступ позволяет оператору работать с системой в независимости от опыта, предоставляет интуитивно понятный доступ ко всем функциям программы.
Мониторинг работы группы в режиме реального времени
Возможности:

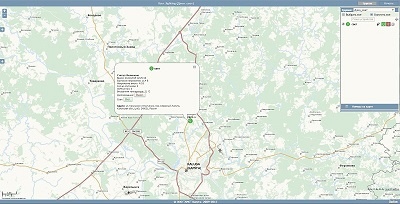

• отображение текущего положения шкафов управления на карте местности;
• контроль состояния всех шкафов в реальном времени (состояние освещения, потребление электроэнергии по фазам) ;
• ручное управление освещением любого шкафа или группы;
Эффект:
• сокращение потребления электроэнергии за счет применения диммирования в ночное время и за счет автоматизации процесса управления светом;
• упрощение работы диспетчера
• повышение уровня обслуживания
Работа по годовому расписанию
Возможности:
• отображение текущего положения шкафов управления на карте местности;
• контроль состояния всех шкафов в реальном времени (состояние освещения, потребление электроэнергии по фазам) ;
• ручное управление освещением любого шкафа или группы;
Эффект:
• сокращение потребления электроэнергии за счет применения диммирования в ночное время и за счет автоматизации процесса управления светом;
• упрощение работы диспетчера
• повышение уровня обслуживания
