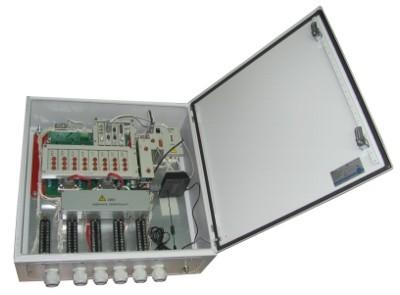

Малогабаритный дорожный контроллер МДК
Малогабаритный дорожный контроллер «Каскад» (ДК «Каскад») предназначен для управления светофорными объектами различной степени сложности. Контроллер позволяет управлять работой светофорных объектов, оснащенных как современными светодиодными, так и ламповыми светофорами в любой конфигурации. Дорожный контроллер может работать в следующих режимах: · в локальном режиме управления светофорным объектом; · в системе бесцентрового координированного управления («зеленая волна»); · в составе автоматизированной системы управления дорожным движением (АСУДД).
Заказать
шт.
0 рублей
Экономия: 50%
|
Отличительными особенностями ДК «Каскад» являются простота и удобство обслуживания, неприхотливость к условиям эксплуатации, надежность работы и не высокая стоимость.
Модульный принцип построения дорожного контроллера позволяет:
· подобрать оптимальный вариант исполнения изделия, наиболее подходящий к
каждому конкретному светофорному объекту;
· упростить проведение диагностики работоспособности дорожного контроллера;
· оперативно проводить замену вышедших из строя узлов и модулей.
Дорожный контроллер выполнен в соответствии с действующими требованиями ГОСТ 34.401-90, на что имеется сертификат соответствия требованиям нормативных документов № РОСС RU.58.001.П00200.
Технические характеристики ДК «КАСКАД»
Характеристика | Значение |
Максимальное количество выходных силовых цепей: | 24 |
Максимальное количество регулируемых направлений движения: | 8 |
Максимальное количество программ управления светофорным объектом: | 8 |
Максимальное количество подключаемых каналов ТВП: | 4 |
Максимальный ток нагрузки на 1 канал, А | 2 |
Максимальный общий ток нагрузки, коммутируемый в любой момент времени, А | 15 |
Минимальный ток нагрузки на 1 канал, А | 0,04 |
Максимальная мощность нагрузки на 1 канал, ВА | 480 |
Минимальная мощность нагрузки на 1 канал, ВА | 9 |
Напряжение питания, В | 187 - 242 |
Частота напряжения питания, Гц | 50 ± 1 |
Потребляемая мощность (без нагрузок) не более, ВА | 40 |
Дискретность изменения длительности основных и промежуточных тактов, сек | 1 |
Температура эксплуатации, °С | -40…+70 |
Степень защиты ДК от внешней среды по ГОСТ 14254-96 | IPX4 |
Класс защиты человека от поражения электрическим током, по ГОСТ 12.2.007.0-75 | класс I |
Габаритные размеры изделия, ШхВхГ, мм | 650*605*220 |
Масса изделия, не более, кг | 35 |
Функции ДК «КАСКАД»
ДК «Каскад» обеспечивает выполнение следующих функций:
· | регулирование интервалов движения транспорта по направлениям в зависимости от времени суток и дня недели (рабочие дни, выходные дни); | |||
· | блокировку одновременного включения сигналов светофоров, разрешающих движение в конфликтных направлениях; | |||
· | контроль обрыва цепей запрещающих сигналов светофоров с автоматическим переводом светофорной сигнализации в режим «желтого мигания» | |||
· | защиту выходных силовых цепей от перегрузок и коротких замыканий; | |||
· | возможность объединения контроллеров в систему бесцентрового координированного управления дорожным движением («зеленая волна») с использованием проводных (интерфейсный модуль МИ) и беспроводных средств синхронизации (приемник GPS); | |||
· | возможность включения контроллеров в систему координированного управления с единым центром управления (АСУДД) с использованием проводных (адаптер EtherNet, адаптер АСУД – «омский» протокол) и беспроводных средств связи (адаптер GSM); | |||
· | возможность диспетчерского управления по командам оператора с центрального диспетчерского пункта; | |||
· | возможность местного гибкого регулирования (МГР) в локальном режиме при взаимодействии с детекторами транспорта; | |||
· | возможность ручного управления светофорным объектом с помощью выносного пульта управления (ВПУ). |
